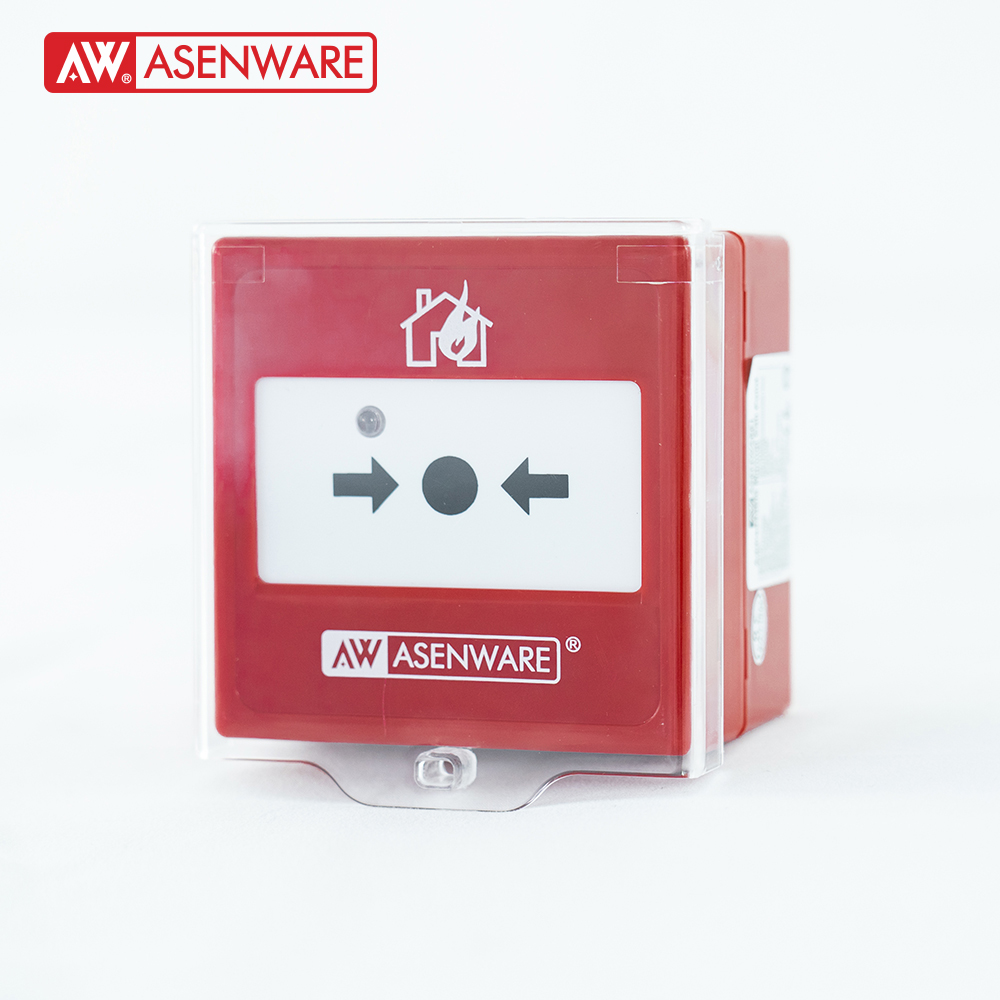

تم تصميم نقطة الاتصال اليدوية التقليدية AW-D135C للاستخدام مع نظام تحكم ذكي ذي سلكين. إذا تم الضغط عليها بعد تأكيد الحريق يدويا، يمكن إرسال إشارة إنذار إلى نظام التحكم في إنذار الحريق الذي سيعرض بعد استلام إشارة الإنذار حالة معدات نقاط النداء اليدوية. عندما تعمل نقاط النداء اليدوية بشكل طبيعي، يومض المؤشر الأحمر؛ عندما يكون هناك إنذار حريق، سيظل مضاءا. سيقدم هذا المقطع ميزات وتركيب وأسلاك واستخدام نقطة الاتصال اليدوية التقليدية AW-D135C، لمساعدتك على فهم أكثر عن نقطة الاتصال اليدوية التقليدية. كيفية تركيب نقطة الاتصال اليدوية التقليدية يمكن أن تكون نقطة الاتصال اليدوية التقليدية AW-D135C شبه غائرة أو مركبة على سطح الجدار. عند التركيب، يجب تركيب نقطة الاتصال اليدوية هذه بترتيب القاعدة والغطاء الأوسط والغطاء العلوي. ثبت القاعدة على الحائط، ثم ثبت الغطاء الأوسط على القاعدة، وأخيرا ثبت الغطاء العلوي على الغطاء الأوسط. حجم القاعدة هو 87 مم×7مم×33مم (L×W×H)، وقطر فتحة التثبيت φ5مم، ومسافة الثقوب الثابتة 36 مم. كيفية استخدام نقطة الاتصال اليدوية التقليدية 1. التفعيل عند حدوث حريق، اضغط على الزر في منتصف نقطة الاتصال اليدوية، ثم سترسل نقطة الاتصال اليدوية إشارة إطلاق إلى لوحة الحريق، وسيظل مؤشر LED مضاء. 2.إعادة التعيين بعد الانتهاء من استخدام نقطة الاتصال اليدوية، من الضروري إعادة ضبطها باستخدام مفتاح إعادة الضبط، حتى تعود نقطة الاتصال اليدوية التقليدية إلى حالتها الطبيعية وتستعد للاستخدام التالي. 1. مظهر نقاط الاتصال اليدوية التقليدية نقطة النداء اليدوية التقليدية AW-D135C مصنوعة من ABS، ووزنها حوالي 95 جراما، ولونه أحمر. مؤشر LED 2. نقطة الاتصال اليدوية التقليدية AW-D135C مزودة بمؤشر LED. عندما تكون نقطة الاتصال اليدوية في الحالة الطبيعية، يومض المؤشر بانتظام. عندما تكون نقطة النداء اليدوية في حالة الإنذار، يبقى المؤشر مضيئا. 3. بيئة العمل التقليدية باستخدام نقاط الاتصال اليدوية نقطة الاتصال اليدوية التقليدية AW-D135C أفضل للعمل تحت نطاق درجات الحرارة من -10 إلى 55°م، ورطوبة البيئة النسبية أفضل من 95٪ (غير مكثفة). 4. التطبيق هذه النقطة اليدوية التقليدية مناسبة للاستخدام الداخلي، لتحقيق أداء أفضل للمنتج. 5. المعيار التنفيذي تتوافق هذه النقطة اليدوية التقليدية مع معيار EN54-11. بفضل موثوقية ممتازة واستقرار عالي، فإن نقطة الاتصال اليدوية هذه آمنة وسهلة الاستخدام. AW-D135C النموذج الجهد الرئيسي المنطقة 24V أو 12V التيار التشغيلي حالة المراقبة≤20 ميكروأمبير، حالة الإنذار≤15 مللي أمبير التطبيق للاستخدام الداخلي فقط الأسلاك وعد بنظام حافلتين (المنطقة +، المنطقة -) المؤشر مؤشر الإنذار الأحمر يومض عندما يكون في حالة طبيعية، اضغط الزر اليدوي ويعمل فئة الحماية IP30 البيئة نطاق درجات الحرارة من الفئة A: -5 إلى 40°C (23~104°F) الرطوبة: 5 إلى 95٪ RH، غير مكثف المواد والألوان ABS، أحمر لوحة التزاوج لوحة تحكم إنذار الحريق AW-CFP2166 الحجم 99 مم* 92مم* 66مم (مع غطاء) الوزن حوالي 95 جرام
